Szia! Vákuumos leválasztó berendezések szállítójaként gyakran kérdeznek tőlem, hogy milyen vákuumszint szükséges az ilyen típusú berendezésekhez. Úgyhogy úgy gondoltam, megírom ezt a blogot, hogy megosszam néhány meglátásomat vele kapcsolatban.
Először is, értsük meg, mi az a vákuumleválasztás. A vákuumleválasztás olyan eljárás, amelynek során vékony filmeket visznek fel egy hordozóra vákuum környezetben. Ezt a technikát széles körben használják különféle iparágakban, például az optikában, az elektronikában és az autóiparban, olyan bevonatok létrehozására, amelyek olyan speciális tulajdonságokkal rendelkeznek, mint a tükröződésgátló, vezetőképesség vagy kopásállóság.
A vákuumleválasztó berendezésben a vákuumszint döntő fontosságú. Olyan mértékegységekben mérik, mint pascal (Pa), torr vagy millibar. Az alacsonyabb nyomás magasabb vákuumszintet jelent. Miért van szükségünk nagy vákuumú környezetre? Nos, normál légkörben sok gázmolekula lebeg. Amikor egy vékony filmet próbálunk felvinni egy szubsztrátumra a leválasztási folyamat során, ezek a gázmolekulák akadályozhatják. Összeütközhetnek a lerakódó részecskékkel, ami miatt a bevonat rossz minőségű, egyenetlen vastagságú, vagy szennyeződéseket tartalmazhat.
Jelenleg a különböző típusú vákuumleválasztási eljárások különböző vákuumszinteket igényelnek. Nézzünk néhány gyakoribbat.
Fizikai gőzlerakódás (PVD)
A fizikai gőzleválasztás az egyik legszélesebb körben alkalmazott vákuumleválasztási technika. A PVD-nek számos altípusa létezik, mint például a párolgás és a porlasztás.
Az elpárologtatáson alapuló PVD-hez általában viszonylag magas vákuumszintre van szükségünk. A nyomás általában 10-3 és 10-6 Pa között van. Ezen az alacsony nyomáson az elpárologtatott atomok átlagos szabad útja elég hosszú. Az átlagos szabad út az az átlagos távolság, amelyet egy molekula megtesz az ütközések között. Nagy vákuumban az elpárologtatott atomok a párolgási forrástól a szubsztrátumig eljuthatnak anélkül, hogy gázmolekulákkal ütköznének, így biztosítva a tiszta és jól strukturált lerakódást. Ha érdekel aFizikai gőzfázisú leválasztó gép optikai használatra, az optimális teljesítmény érdekében fenn kell tartania ezt a fajta nagy vákuum állapotot.
A PVD porlasztásánál szintén 10⁻3 és 10⁻6 Pa tartományba eső alapvákuumnyomással kezdünk. Ezt követően munkagázt vezetünk be, általában argont. A porlasztás alatti üzemi nyomás jellemzően 0,1-10 Pa körül van. Az argongáz ionok a célanyag felé gyorsulnak, eltávolítva az atomokat a céltárgyról, amelyek aztán lerakódnak a hordozóra. A fajlagos nyomás a porlasztott anyag típusától és a bevonat kívánt tulajdonságaitól függ.
E-beam optikai bevonat
Az E-beam optikai bevonatot kiváló minőségű optikai bevonatok készítésére használják. Ebben a folyamatban elektronsugarat használnak a bevonóanyag felmelegítésére és elpárologtatására. Rendkívül magas vákuumszintet igényel, gyakran 10-10-7 Pa tartományban. Erre az ultra-nagy vákuumra azért van szükség, mert a gázmolekulák legkisebb jelenléte is befolyásolhatja a bevonat optikai tulajdonságait. A kis szennyeződések fényszóródást okozhatnak, ami optikai alkalmazásokban nagy nem - nem. Ha a piacon egyE-beam optikai bevonó, győződjön meg arról, hogy rendszere képes elérni és fenntartani ezt a csúcskategóriás vákuumszintet.
Magnetron porlasztó vákuum bevonat
A mágneses porlasztás egy másik népszerű PVD módszer. Az általános porlasztáshoz hasonlóan 10-3-10-6 Pa körüli alapvákuummal indul. A bevezetett argongáz üzemi nyomása általában 0,1-10 Pa tartományban van. A magnetronos porlasztás előnye, hogy viszonylag nagy lerakódási sebességet képes elérni, de ennek ellenére jól szabályozott vákuumkörnyezetet igényel. Ha többet szeretne megtudni aMagnetron porlasztó vákuum bevonógép, ne feledje, hogy a vákuumkezelés kulcsfontosságú.
Plazma bevonat
A plazma bevonat magában foglalja a plazma létrehozását a vákuumkamrában, hogy segítse a leválasztási folyamatot. A plazmabevonatoló gépek alapvákuumjának általában el kell érnie a 10–10–10 Pa-t. A megfelelő vákuumszint segít stabil és hatékony plazma létrehozásában. Ha a nyomás túl magas, a plazma instabillá válhat, vagy nehezen gyulladhat meg. Másrészt, ha túl alacsony, előfordulhat, hogy nincs elég gázmolekula a plazma létrehozásához. Nézze meg a miPlazma bevonógépha ezt a technológiát fontolgatja.

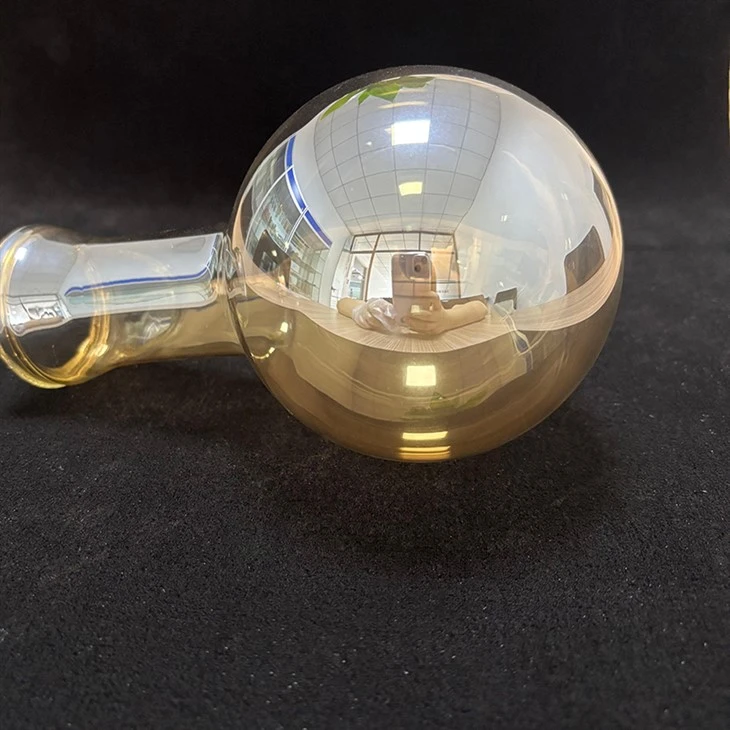

Üveg vákuum bevonat
Az üveg vákuumbevonatánál a különböző alkalmazások eltérő vákuumszintet igényelhetnek. Például, ha tükröződésgátló bevonatot viszünk fel üvegre, gyakran 10–10–6 Pa nagy vákuumra van szükség a sima és egyenletes bevonat biztosításához. Ha az üveg dekoratív bevonatairól van szó, akkor a követelmények kissé kevésbé szigorúak, de ennek ellenére általában szükség van egy jó vákuumszintre a 10-10-10 Pa tartományban. Vessen egy pillantást nálunkÜvegvákuumos bevonógéptovábbi részletekért az alkalmazásról.
A megfelelő vákuumszint elérése és fenntartása
A kívánt vákuumszint elérése és fenntartása egy leválasztó rendszerben nem könnyű feladat. Általában vákuumszivattyúk kombinációját foglalja magában. Különféle típusú szivattyúk léteznek, például forgólapátos szivattyúk, turbomolekuláris szivattyúk és diffúziós szivattyúk. A forgólapátos szivattyúkat gyakran nagyoló szivattyúként használják, hogy gyorsan csökkentsék a nyomást a légköri nyomásról közepes vákuumszintre. Ezután turbomolekuláris szivattyúkkal és diffúziós szivattyúkkal érik el a fejlettebb leválasztási folyamatokhoz szükséges magas - és ultramagas - vákuumszinteket.
A vákuumrendszer rendszeres karbantartása is kulcsfontosságú. A rendszerben lévő szivárgások a vákuumszint csökkenését okozhatják, ami befolyásolja a bevonat minőségét. Ezért fontos, hogy rendszeresen ellenőrizze a szivárgást olyan módszerekkel, mint a héliumszivárgás észlelése.
Következtetés
Összefoglalva, a vákuumleválasztó berendezéshez szükséges vákuumszint az adott leválasztási folyamattól függ. Legyen szó PVD-ről, e-beam bevonatról, magnetronos porlasztásról, plazma bevonatról vagy üvegbevonatról, mindegyiknek megvan a maga édes pontja a vákuumnyomás szempontjából. A vákuumleválasztó berendezések beszállítójaként jól ismerjük ezeket a követelményeket, és olyan gépeket kínálunk, amelyek képesek elérni és fenntartani a megfelelő vákuumszintet különböző alkalmazásokhoz.
Ha minőségi vákuumleválasztó berendezéseket keres, és szeretné megvitatni konkrét igényeit, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk megtalálni a tökéletes megoldást lerakási folyamataihoz.
Hivatkozások
- John L. Vossen és Werner Kern "Vékonyfilmes folyamatok II" című filmje
- "Kézikönyv a fizikai gőzlerakódás (PVD) feldolgozásához", Don M. Mattox
